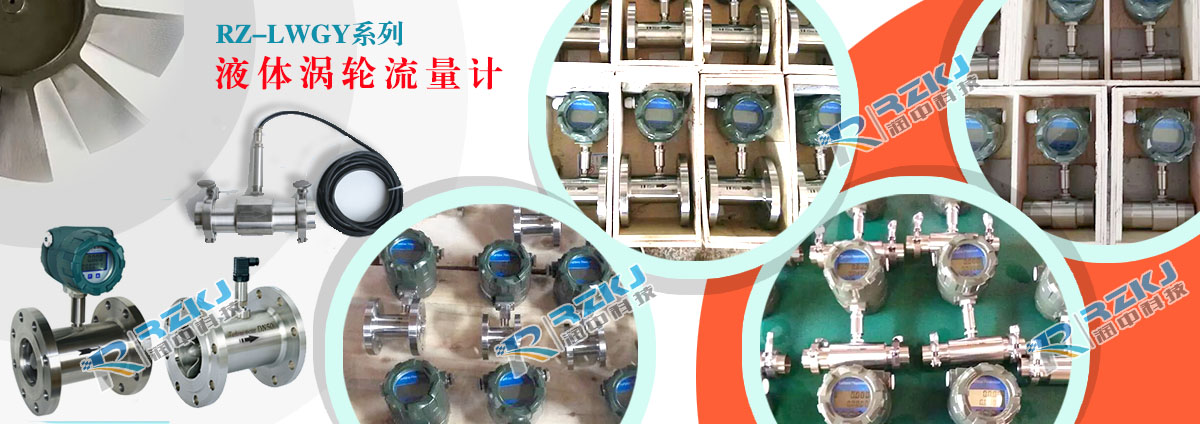

液体涡轮流量计详细介绍
| RZ-LWGY-S液体涡轮流量计的详细资料： |
应用领域：
适用于各种洁净介质的测量，不可用于气体测量。
产品特点
高*度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的*度，在贸易结算中是优先选用的流量计；
输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3~4kHz），信号分辨力强；
范围度宽，中大口径可达1:20，小口径为1:10；
适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
快盈VIII
可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
| 基本参数和测量范围及工作压力： |
1.基本参数
|
快盈VIII 执行标准 |
快盈VIII 涡轮流量传感器（JB/T9246-1999） |
|
仪表口径及连接方式 |
快盈VIII 4、6、10、15、20、25、32、40采用螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
|
精度等级 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
传感器材质 |
304不锈钢、316（L）不锈钢等 |
|
快盈VIII 使用条件 |
介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%~90% 大气压力：86KPa~106KPa |
|
快盈VIII 信号输出功能 |
快盈VIII 脉冲信号、4~20mA信号 |
|
通讯输出功能 |
RS485通讯、HART协议等 |
|
快盈VIII 工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 |
|
快盈VIII 信号线接口 |
基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
|
快盈VIII 防爆等级 |
快盈VIII ExdIIBT6或ExdIICT4 |
|
防护等级 |
IP65或更高（可订制） |
2.流量范围及工作压力
|
快盈VIII 仪表口径 快盈VIII （mm） |
快盈VIII 正常流量范围（m3/h） |
扩展流量范围（m3/h） |
常规连接方式 快盈VIII 与耐压等级 |
特制耐压等级（MPa） （法兰夹装） |
|
DN 4 |
快盈VIII 0.04～0.25 |
快盈VIII 0.04～0.4 |
螺纹连接/6.3MPa |
快盈VIII 10、16、25 |
|
快盈VIII DN 6 |
0.1～0.6 |
0.06～0.6 |
快盈VIII 螺纹连接/6.3MPa |
快盈VIII 10、16、25 |
|
快盈VIII DN 10 |
0.2～1.2 |
快盈VIII 0.15～1.5 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN 15 |
快盈VIII 0.6～6 |
0.4～8 |
螺纹连接/6.3MPa 法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
快盈VIII DN 20 |
快盈VIII 0.8～8 |
快盈VIII 0.45～9 |
螺纹连接/6.3MPa 快盈VIII 法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
快盈VIII 螺纹连接/6.3MPa 法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 32 |
快盈VIII 1.5～15 |
0.8～15 |
螺纹连接/6.3MPa 法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 40 |
快盈VIII 2～20 |
1～20 |
快盈VIII 螺纹连接/6.3MPa 法兰连接/2.5MPa |
快盈VIII 4.0、6.3、10、16、25 |
|
DN 50 |
4～40 |
2～40 |
法兰连接/2.5MPa |
快盈VIII 4.0、6.3、10、16、25 |
|
DN 65 |
7～70 |
4～70 |
法兰连接/2.5MPa |
快盈VIII 4.0、6.3、10、16、25 |
|
DN 80 |
10～100 |
5～100 |
法兰连接/2.5MPa |
快盈VIII 4.0、6.3、10、16、25 |
|
DN 100 |
快盈VIII 20～200 |
10～200 |
快盈VIII 法兰连接/1.6MPa |
快盈VIII 2.5、4.0、6.3、10、16、25 |
|
DN 125 |
25～250 |
13～250 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
快盈VIII DN 150 |
快盈VIII 30～300 |
15～300 |
快盈VIII 法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN 200 |
快盈VIII 80～800 |
快盈VIII 40～800 |
快盈VIII 法兰连接/1.6MPa |
快盈VIII 2.5、4.0、6.3、10、16 |
|
RZ-LWGY-S液体涡轮流量计选型表： |
|
型 号 |
说 明 |
|||||||
|
LWGY-S |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公称通径 |
4 |
|
|
快盈VIII |
|
|
|
4mm |
|
6 |
快盈VIII 6mm |
|||||||
|
10 |
快盈VIII 10mm |
|||||||
|
15 |
15mm |
|||||||
|
20 |
快盈VIII 20mm |
|||||||
|
25 |
快盈VIII 25mm |
|||||||
|
32 |
32mm |
|||||||
|
40 |
40mm |
|||||||
|
50 |
50mm |
|||||||
|
65 |
65mm |
|||||||
|
80 |
80mm |
|||||||
|
100 |
100mm |
|||||||
|
125 |
快盈VIII 125mm |
|||||||
|
150 |
150mm |
|||||||
|
快盈VIII 200 |
快盈VIII 200mm |
|||||||
|
仪表类型 |
N |
传感器型：+12V或24V供电，输出三线制脉冲信号 |
||||||
|
A |
变送器型：+24V供电，输出二线制4～20mA |
|||||||
|
B |
智能型：锂电池供电，现场显示无信号输出 |
|||||||
|
C |
智能型：+24V供电，现场显示并输出二线制4～20mA |
|||||||
|
C1 |
智能型：+24V供电，现场显示并带有RS485通讯协议 |
|||||||
|
C2 |
智能型：+24V供电，现场显示并带有HART通讯协议 |
|||||||
|
快盈VIII 精度等级 |
05 |
0.5级 |
||||||
|
10 |
1.0级 |
|||||||
|
02 |
0.2级（协商订货，生产周期较长） |
|||||||
|
涡轮类型 |
W |
快盈VIII 扩展测量范围 |
||||||
|
S |
快盈VIII 标准测量范围 |
|||||||
|
仪表材质 |
S |
304不锈钢 |
||||||
|
L |
快盈VIII 316（L）不锈钢 |
|||||||
|
防爆等级 |
N |
非防爆型 |
||||||
|
E |
快盈VIII 防爆型，ExdⅡBT6 |
|||||||
|
压力等级 |
N |
快盈VIII 常规（参照表2） |
||||||
|
快盈VIII H(x) |
高压（参照表2） |
|||||||
